メタルコア基板は放熱性・断熱性を強化したプリント基板で、外装と内装にメタル板を形成したメタルベース基板、バンプ基板を形成した4タイプが有り、メタル材料はアルミ、銅、真鍮などから選択できます。

伸光写真サービスのメタルコア基板の特徴

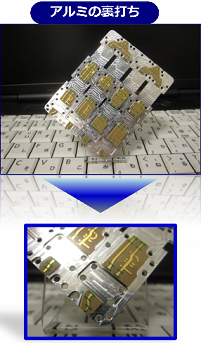

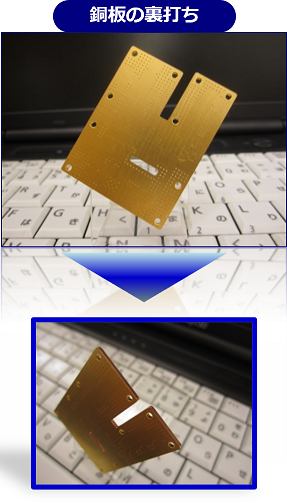

①金属コアの裏打ち基板

• 銅、真鍮、アルミ等薄物基板に貼り、反りなどの対策をする
• 金属と基板のザグリ加工など可能

②内層に銅メタルコア基板

• ボイドが発生しないようにフラットに処理
• 簡単なパターン作成可能

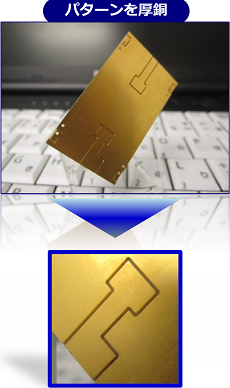

③外層が厚銅担っている基板

• 銅厚100μでライン200μ、スペース200μが可能
• 必要に応じてフラット処理が可能

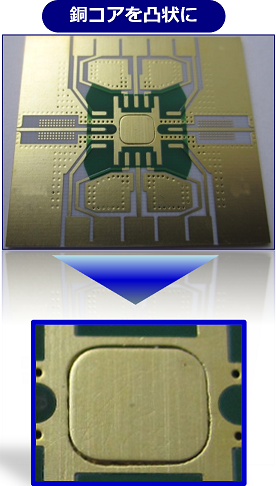

④銅バンプ基板（凸状）

• 裏面のGNDの銅コアを凸状にする
